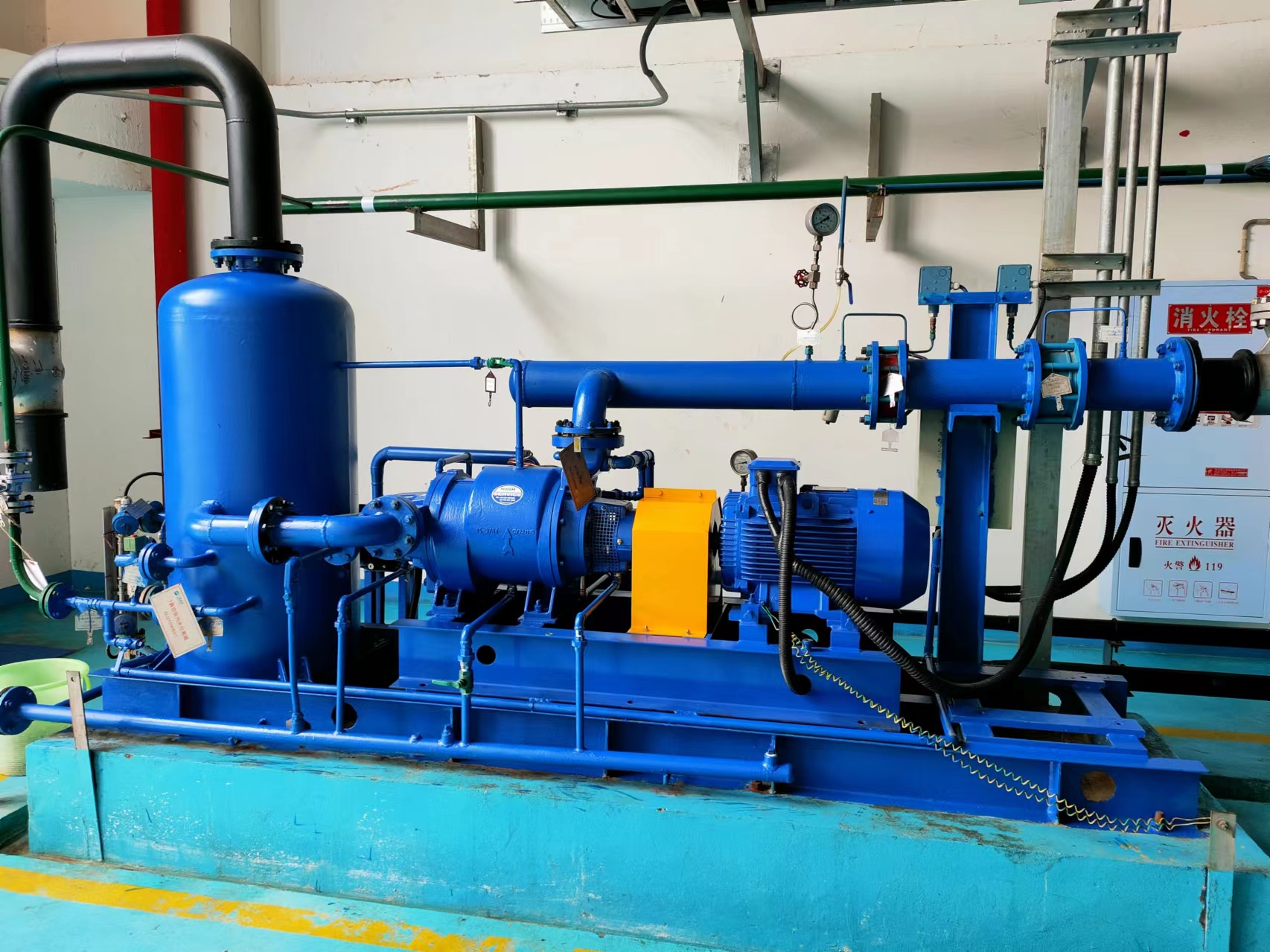

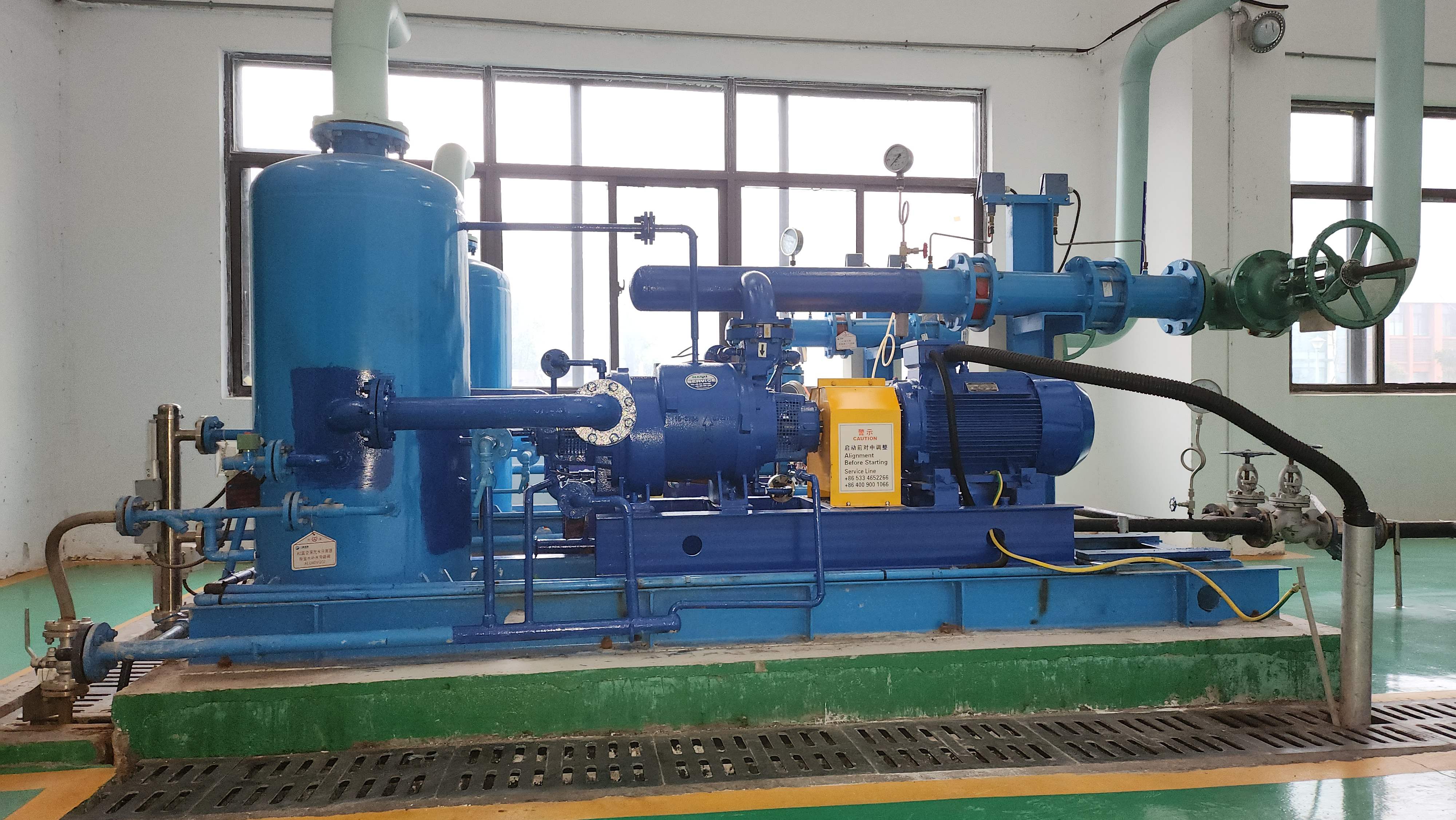

产品简介

QZJ系列双级锥体水环真空泵成套装置是建立和维持汽轮机机组的低背压和凝汽器的真空。真空系统正常运行时不断地抽出由不同途径漏入汽轮机及凝汽器的不凝结气体，而凝汽器配套选用水环式真空泵的大小，是根据凝结器干空气泄露量的大小来确定。如果不及时将凝汽器中泄漏的干空气及时抽出来，汽轮机组的运行稳定性很难保证。并且真空越好，发电量越高，达到降耗节能的目的。

因此，凝汽器真空系统对于电厂运行非常重要，直接影响电厂的经济性和系统运行的稳定性。目前很多企业自备电厂、垃圾发电厂和火力发电厂，真空系统一般为射水抽气系统、射汽系统等。这些系统的采用都是以前的老工艺设计，维护检修都非常的不方便。新的电厂设计都是直接采用新型的水环真空系统。因此凝汽器真空泵选型的条件：

1）以国内大量的成功应用经验为基础；

2）真空泵要有足够的抽气余量，即使凝汽器系统密封件老化导致漏气量增加，仍能使凝汽器保持*佳的负压；

3）不同的制造厂商提供的设备有不同的漏气量，设备的安装水平的差异也会导致漏气量的不同，如果真空泵有足够的余量时，可以化解这些风险；

真空泵的抽气能力要满足冬季调峰工况的需要，又要满足夏季满负荷工作时对抽气能力和真空度的要求，避免出现因选型不当造成备用泵也要投入运行的情况。

产品特点

1.真空泵：

①选用的全球优质品牌：佶缔纳士。性能稳定，质量可靠。广泛用于电力、化工、纸业、石化、食品、制药、冶金、电子、环保、矿山等行业。

②液环式真空泵是结构简单使用可靠的容积变化式泵，具有a、可处理几乎所有的气体和蒸气；b、几乎等温压缩，而且工作腔内无需润滑，因此无污染；c、可处理少量的夹带液体。d、易维护，高可靠性；e、低噪音，几乎无振动；f、广泛的材质选择，基本上可用于所有场合；g、气蚀保护作为标准配置；h、一体式排污；i、旋转部件没有金属接触等特点。

③它适于抽吸干气和湿气的处理和抽出；正常条件下可处理夹带的液体；此真空泵可以拥有所有需要15mbr到900mbr粗真空的场合。吸入气体温度一般在－100 C－＋800 C，工作液温度为0－350 C，通过改变结构材料，泵可用来抽吸腐蚀性气体或以腐蚀性液体作工作液，如果采用非水的工作液，泵的性能会不同。

2.仪器仪表

①真空表——真空表选用抗震真空表，性能稳定。

②采用品牌真空开关，可控制。一般控制真空-0.095MPa、-0.085MPa。根据现场调整控制系统所需真空，并控制 液环真空的启停。

③汽液分离器采用自动补液系统，及时补充真空系统所需冷却介质。补液电磁阀与高低液位控制器联锁控制。

④抽气管道采用气动电磁阀，实现自动开关。

3.双级锥体真空泵

①水环真空系统采用循环水，水耗小、无汽耗。

②水环真空系统无论是泵体还是管道都不会像射水泵那样结垢（水质差的地方体现尤其明显），因此水环真空系统的使用，大大减少了检修工作量。

③水环真空系统操作简单，可实现无人管理，实现DCS远程控制。

④水环真空系统检修方便。

⑤水环真空系统占地面积小，安装连接方便。

⑥水环真空系统是电厂凝汽器真空系统改造和新建电厂凝汽器真空系统的首选。

⑦水环真空系统的真空度一般可以达到-93Kpa及以上。具体的真空度与现场环境及冷却介质温度有关系。

原理说明

高低压侧凝汽器壳体上各有两个抽空气接口，其位置由凝汽器制造厂确定。高低压侧凝汽器之间有抽空气连接管相连。由凝汽器抽吸来的气体通过水封阀经气体吸入口门、启动蝶阀进入真空泵，由真空泵排出的气体经管道进入汽水分离器。分离后的气体经止回阀从气体排出口排向大气。分离出来的水与通过水位调节器的补充水一起进入换热器。换热冷却后的工作水，经真空泵进水口进入泵腔里，一方面使即将抽入真空泵内气体中的可凝结部分凝结，提高了真空泵的抽吸能力；另一方面维持真空泵的水循环和降低泵腔内的温度。换热器的冷却水采用开式水，由电厂的循环水池或者自来水提供。
